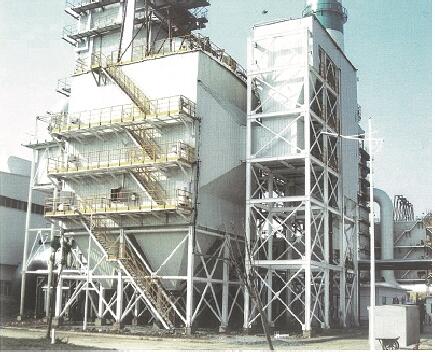

SCR烟气脱硝工艺系统主要有氨制备及氨存储运输系统、脱硝反应系统和其他辅助设备组成。液氨储运系统包括卸料压缩机、氨储罐、氨蒸发设备、缓冲罐等;脱硝反应系统由SCR反应设备、烟气系统(包括SCR旁路烟道和省煤器路烟道)、喷氨系统、静态混合设备等组成;SCR其他辅助设备和装置主要包括SCR反应器的相关管路系统和吹灰装置等。
S冷库保险库系统CR( Selective Catalytic reduction,SCR烟气脱硝系统早于20世纪70年代晚期在日本的工业锅炉和电站组中得到应用。SCR法烟气脱硝技术成熟,目前极高的脱硝率,作为燃烧后NOx减技术具有较好的可保障性,是应用多、技术成熟的一种烟气脱硝技术。
SCR法是在300~450度之间,以V2O5/TiO2为催化剂,利用还原剂有选择的将烟气中的NOx还原为无污染的N2和H2O来减少NOx排放的技术。可以作为SCR反应的还原剂有NH3、CO、H2,还有甲烷、乙烯、丙烷、丙烯等,其中以氨作为还原剂时NOx脱出效率高。以氨作为还原剂的SCR工艺主要分为氨法SCR工艺和尿素法SCR工艺两种,都是利用氨对NOx的还原功能。不同的则是尿素法SCR工艺中,须増加尿素制氨工艺单元。典型SCR法的化学反应式如下所示。
